UNIMOTION PNCE Electric Cylinder

Alta precisione e ripetibilità

Raggiungi un’elevata precisione con un gioco assiale massimo inferiore a 0,02 mm.

Elevata forza di uscita

Fino a 29.000 N di forza, perfetta per applicazioni gravose.

Velocità di traslazione

Velocità di traslazione fino a 2,5 m/s per prestazioni di automazione rapide ed efficienti.

Caratteristiche principali

I cilindri elettrici UNIMOTION PNCE sono progettati per fornire soluzioni di automazione avanzate con precisione, forza e affidabilità superiori.

Precisione e ripetibilità:

Raggiunge una precisione eccezionale con una ripetibilità fino a ±0,01 mm.

Alta forza di uscita:

Sono in grado di erogare una forza fino a 29 000 N, il che li rende adatti alle applicazioni più impegnative.

Costruzione robusta:

Progettato con materiali ad alta resistenza per garantire durata e prestazioni durature.

Integrazione flessibile:

Compatibile con diversi motori e sistemi di controllo, offre un'integrazione perfetta nella configurazione esistente.

Acquista Per saperne di più

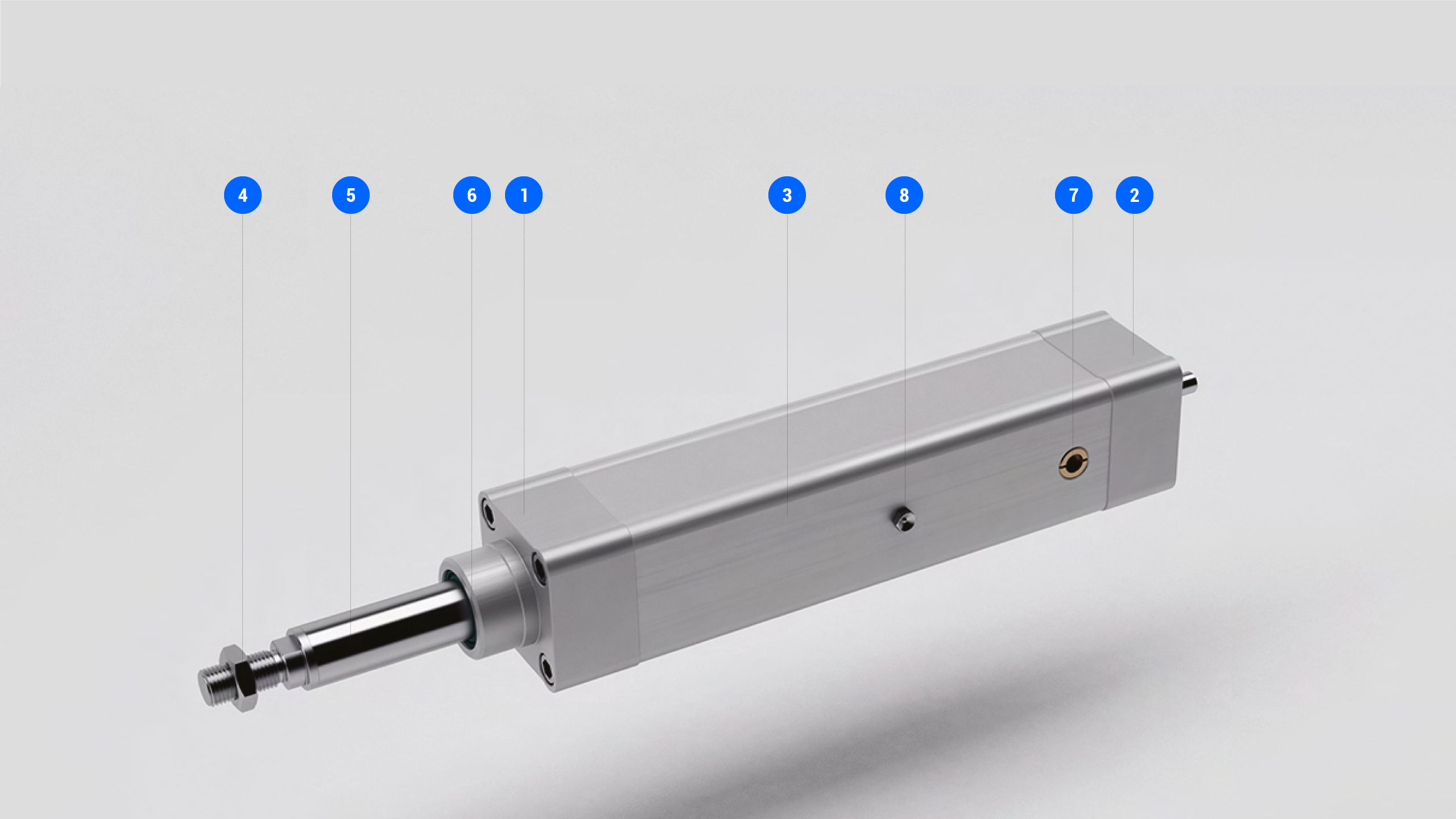

Versione standard (S)*

1 - Tappo anteriore

2 - Tappo trasmissione

3 - Profilo del cilindro liscio

4 - Dado esagonale

5 - Asta pistone (acciaio inox) con dispositivo antirotazione

6 - Guarnizione dell'asta pistone

7 - Compensazione della pressione

8 - Nipplo di lubrificazione

* Classe di protezione IP40

Per saperne di più

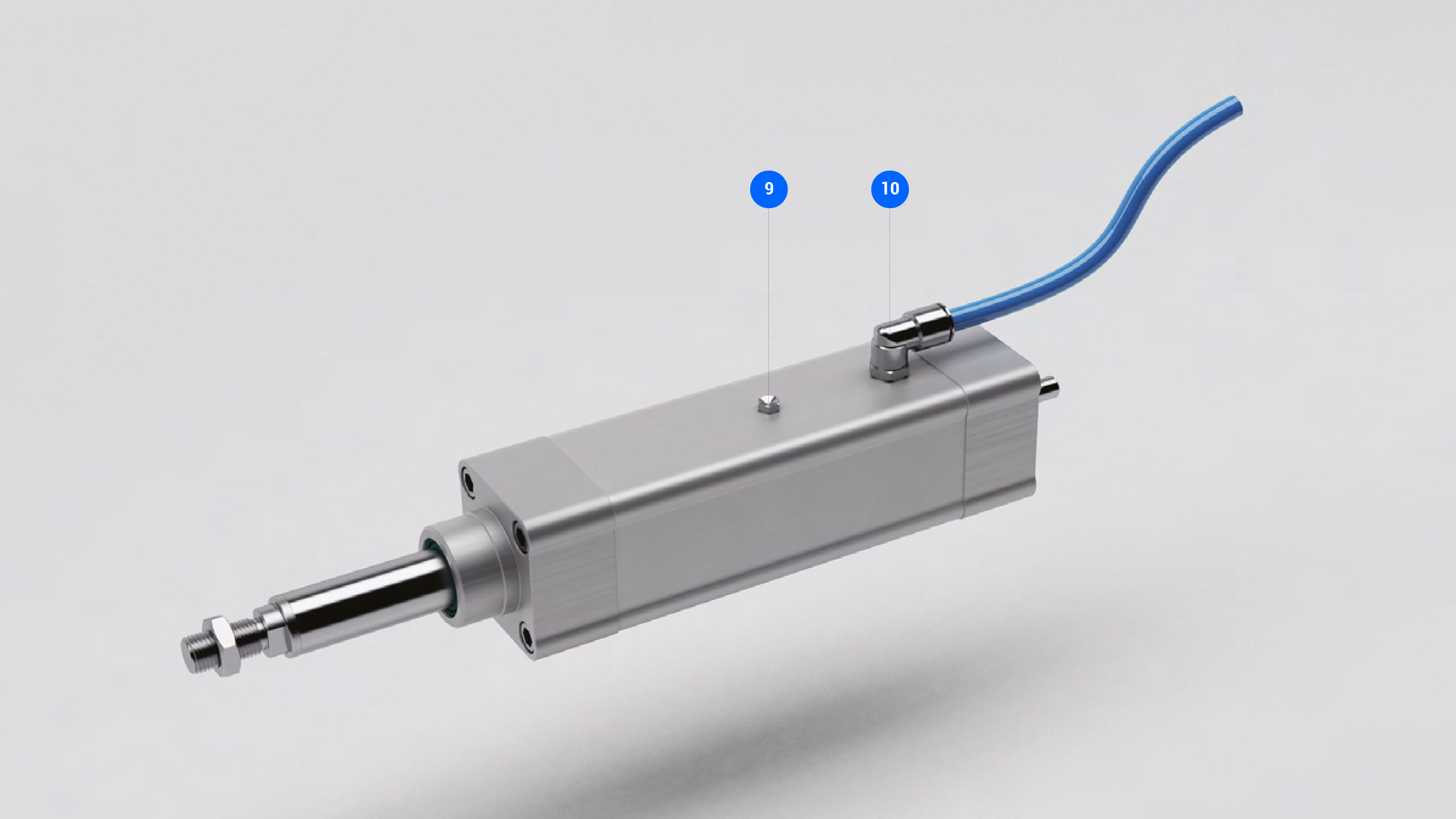

Versione avanzata

9 - Nipplo di lubrificazione

10 - Connessione per la compensazione della pressione

Classe di protezione IP65 (IP65)

Protezione contro la polvere e l'acqua, per garantire la sicurezza dei componenti interni.

IP65CR

Resistente alla corrosione in ambienti difficili con componenti in acciaio inox.

Industria alimentare (FI)

Progettato per l'industria alimentare, utilizzando materiali sicuri per gli alimenti e superfici facili da pulire.

Per saperne di più

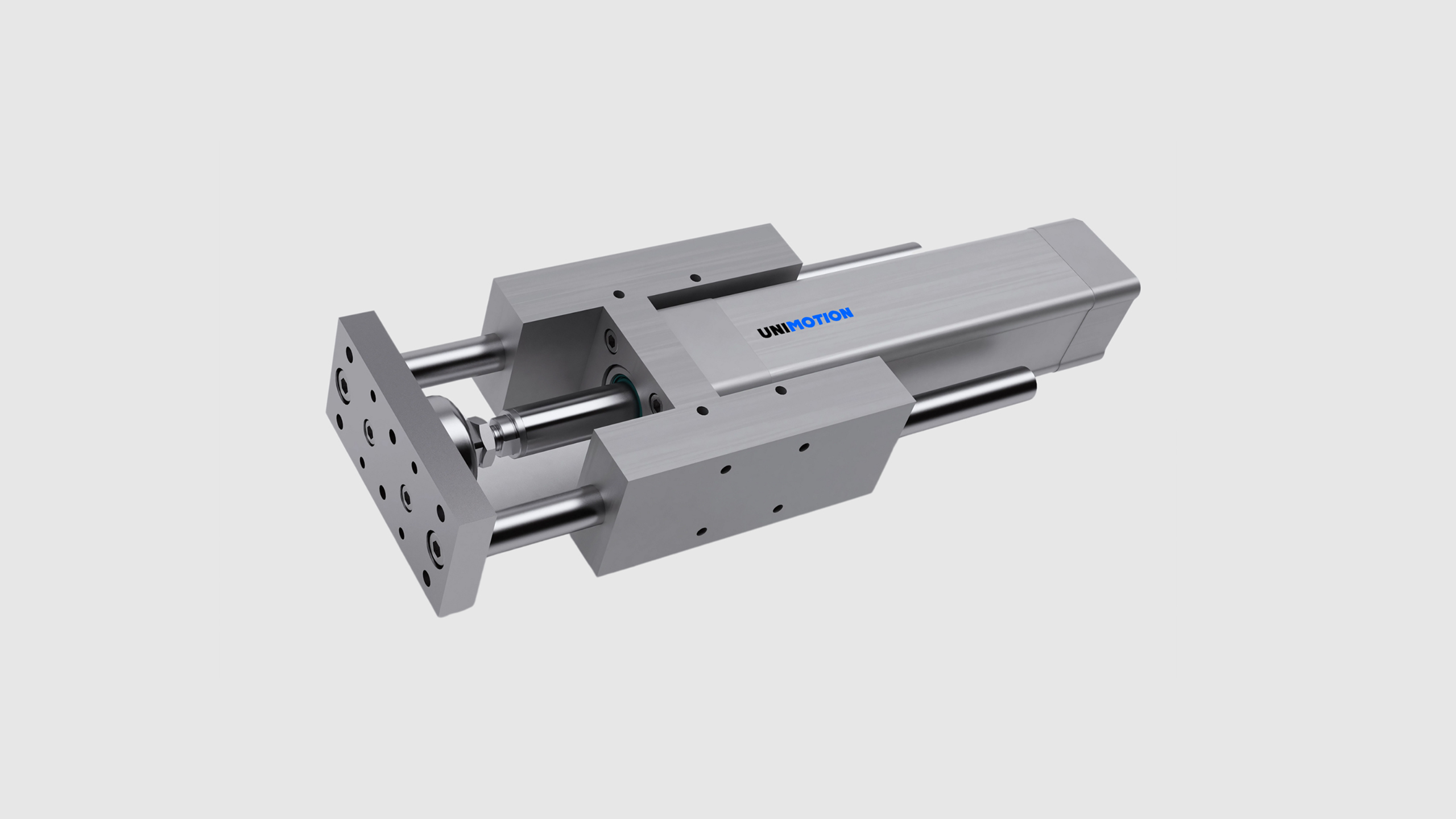

Unità guida GUH

L'unità guida UNIMOTION GUH migliora le prestazioni dei cilindri elettrici fornendo una guida, una stabilità e una gestione del carico superiori. Costruito con un corpo in alluminio e guide in acciaio, il GUH assicura un movimento lineare preciso anche in presenza di carichi elevati e condizioni difficili.

Alta capacità di carico:

Supporta carichi assiali significativi con le opzioni a slitta e a bussola.

Movimento preciso:

Riduce la deflessione e assicura un movimento lineare fluido e preciso.

Integrazione versatile:

Si integra facilmente con i cilindri elettrici UNIMOTION PNCE per un'automazione senza soluzione di continuità.

Costruzione durevole:

I materiali in alluminio e acciaio garantiscono prestazioni e affidabilità di lunga durata.

Per saperne di più

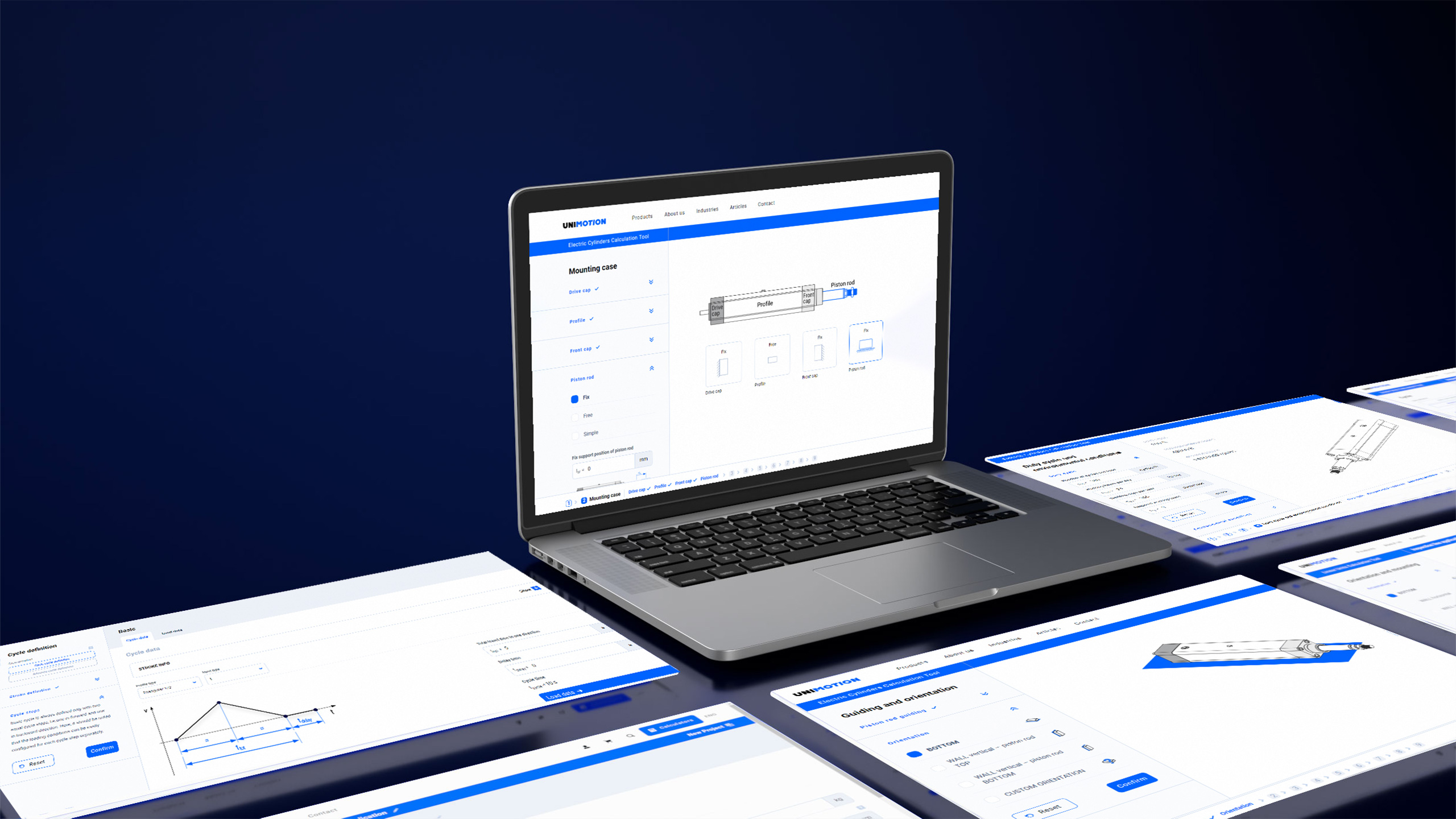

Strumenti online

Strumento di dimensionamento:

Utilizzi il nostro sofisticato strumento di dimensionamento online per ottenere una soluzione su misura in pochi minuti.

Strumento di configurazione:

Lo strumento di configurazione passo-passo consente una facile personalizzazione dei cilindri PNCE.

Generazione del modello 3D:

Generazione di modelli 3D integrata per l'anteprima istantanea e il download in oltre 50 formati.

Ordine online:

Acquisti facilmente i cilindri PNCE configurati attraverso il negozio online di UNIMOTION.

Calcola

Video di montaggio

Adattatore motore VK con giunto:

Migliori la precisione e l'efficienza dei suoi progetti di automazione con i cilindri elettrici UNIMOTION PNCE. Guardi il nostro video che mostra l'assemblaggio senza soluzione di continuità dell'adattatore motore VK con giunto.

Guarda il video

Video di montaggio

Gruppo di trasmissione MSD

Scopra le capacità impareggiabili dei cilindri elettrici UNIMOTION PNCE. Si immerga nel nostro ultimo video che dimostra l'assemblaggio senza soluzione di continuità con l'azionamento lato trasmissione MSD.

Acquista Guarda il video

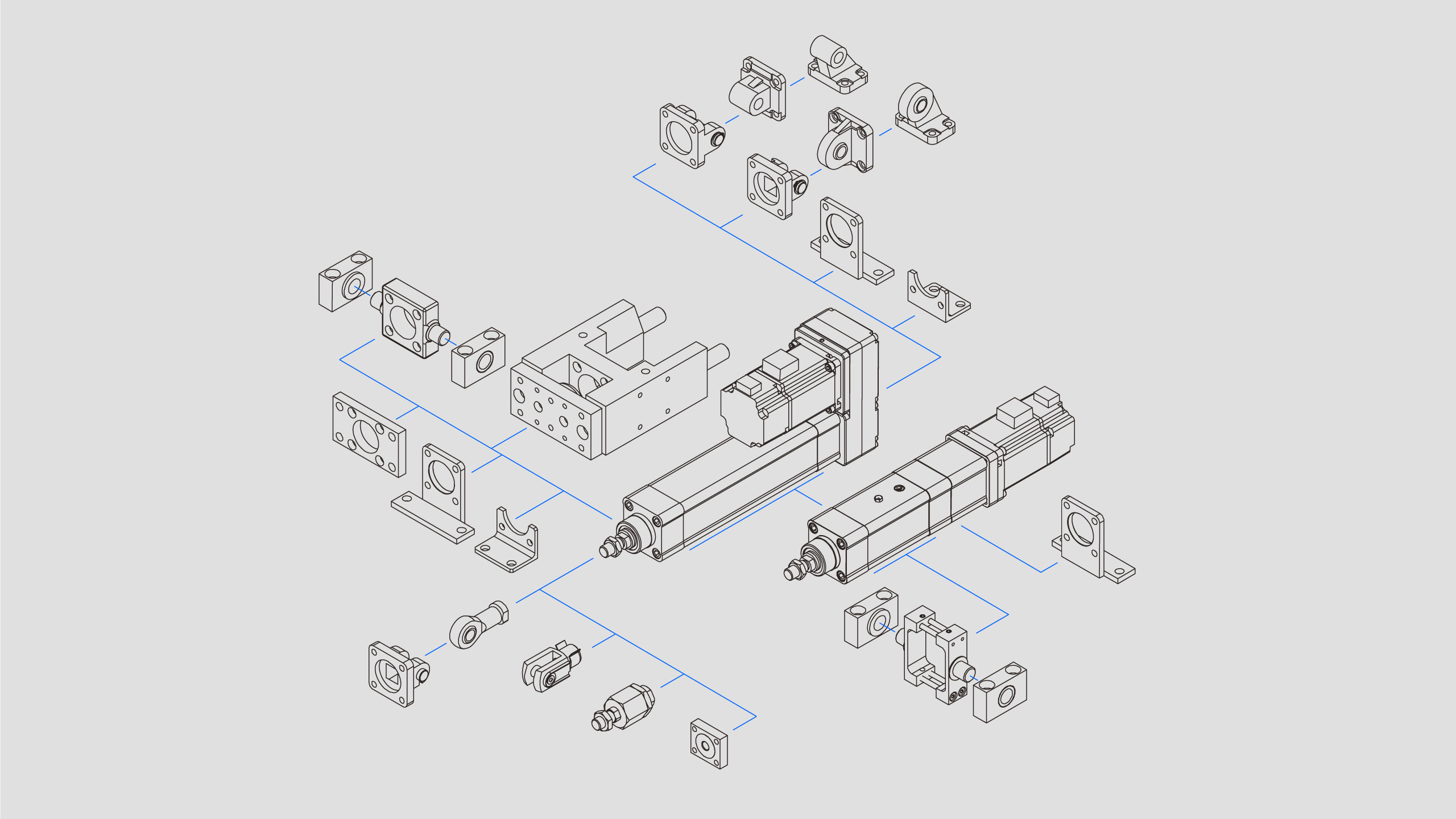

Accessori

I cilindri elettrici UNIMOTION PNCE offrono una gamma di accessori progettati per ottimizzare le prestazioni e garantire un'integrazione perfetta nei suoi sistemi di automazione. Questi accessori includono:

Accessori per asta pistone
Accessori di montaggio Accessori
Viti di chiusura
Guide
Adattatori per motore
Motore con trasmissione laterale
Giunti in elastomero
Interruttori di finecorsa

Acquista Per saperne di più

Specifiche UNIMOTION PNCE

DIMENSIONI DELLA VITE A SFERA	Fino a 40 × 40 mm
CAPACITÀ DI CARICO DINAMICO	Fino a 38.000 N
CARICO ASSIALE MASSIMO	Fino a 29.000 N
VELOCITÀ MASSIMA	Fino a 2,5 m/s
CORSA MASSIMA	Fino a 1500 mm
ACCELERAZIONE MASSIMA	Fino a 20 m/s²
RITROVO ASSIALE	< 0,02 mm
NESSUNA COPPIA DI CARICO	Fino a 2,00 Nm
CERTIFICATI	RoHS, REACH, CE

Scarica il PDF Acquista
